產品簡介：

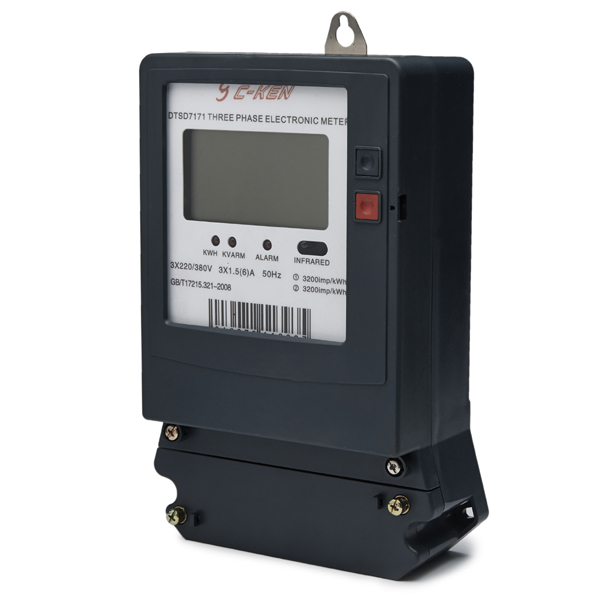

DSSD/DTSD7171型三相電子式多功能電能表是采用先進的電能計量專用芯片，將有功、無功計量與成熟的多費率技術相結合設計而成，采用數字采樣處理技術及SMT工藝，根據中國實際用電狀況所設計、制造的具有國際先進水平的電能儀表。

本產品可計量正反向有功電能和無功電能，測量有功、無功及各費率的最大需量。具有4個費率、10個時段、4個時區、5個日時段表，可實現失壓、失流、消需、編程等多種時間記錄及負荷曲線記錄，具有電能脈沖輸出、時鐘信號輸出等功率。

本產品可廣泛用于電廠、變電站、各企事業單位的電能綜合計量和管理，尤其適用于用電改造對用戶提出的多費率、有功計量的需求。

功能及特點：

電流信號ia/ib/ic經過電流互感器，電壓信號Ua/Ub/Uc經過電阻分壓分別送入AD計量芯片，通過計量芯片得到有功、無功、電壓、電流原始數據。然后微處理器按特定的算法對原始數據進行轉換、補償算出電能、需量功率等數據。同時微處理器根據設定的時區、時段、費率實現多費率計量。微處理器將最終處理的數據存儲器保存，并通過LCD顯示器進行顯示。

有功和無功電能脈沖可通過發光二極管或測試脈沖輸出，所有電表內部的數據都可以使用掌機或PC后臺通過Rs485和紅外接口進行讀取。
