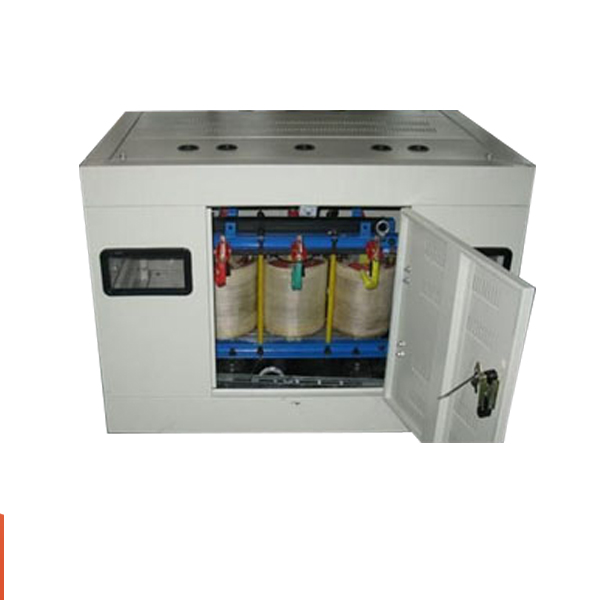

三相自耦變壓器

本說明簡述了QZB系列自耦變壓器的基本結構、基本參數、正常工作條件及使用注意事項等。作為 用戶選型、安全運行的指南。 本起動自耦變壓器（以下簡稱變壓器）系用于三相交流頻率50HZ，電壓380V，功率14~350kV鼠籠型 電動機作自耦降壓起動，起動完畢應將變壓器切除。

三相自耦變壓器概述

在一個閉合的鐵芯上繞兩個或以上的線圈，當一個線圈通入交流電源時（就是初級線圈），線圈中流過交變電流，這個交變電流在鐵芯中產生交變磁場，交變主磁通在初級線圈中產生自身感應電動勢，同時另外一個線圈（就是次級線圈）中感應互感電動勢。通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換，一般匝數比為1.5：1~2：1。因?yàn)槌跫?jí)和次級線圈直接相連，有跨級漏電的危險。所以不能作行燈變壓器。

三相自耦變壓器工作原理

自耦變壓器的工作原理 1自耦變壓器是輸出和輸入共用一組線圈的特殊變壓器.升壓和降壓用不同的抽頭來實現.比共用線圈少的部分抽頭電壓就降低.比共用線圈多的部分抽頭電壓就升高. 2其實原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈```一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓``，自耦變壓器是自己影響自己`` 3自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組，同容量的自耦變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用.

三相自耦變壓器特點

（1）由于自耦變壓器的計算小于客定容量，所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料（硅鋼和導線和結構材料（鋼材）都相應減少，從而降低成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。但通常在自耦變壓器中只有k≤2時，上述優點才明顯。
(2)由于自耦變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。
(3)由于自耦變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。
(4)在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓?jiǎn)栴}。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。 結構特征
自耦變壓器是一種單圈式變壓器。一、二次側共用一繞組繞制，其變壓比是固定的。與同容量的一 般變壓器相比較，具有結構簡單、用料省、體積小等優點，尤其在變壓比接近1的場合顯得特別 經濟。 所以在電壓相近的大功率輸電變壓器中用得較多，此外在10kW 以上異步電動機降壓起動箱中得到廣泛 使用。
